該方案基于TICC2530芯片研發，它使用智能手機APP界面操控，同時支持蘋果IOS及Android移動設備控制，通過智能手機、平板電腦進行多組燈控制、場景設置、亮度調節、RGB色彩還原調節及云管理模式設置。它能取代了目前市場上433MHz、WIFI、藍牙等無線技術燈控方案，只要遵循ZLL標準協議的LED燈具都可以兼容使用。
ZigBee燈控方案主要性能指標
遙控距離：30m
遙控方式：帶WiFi的智能手機〔蘋果IOS、谷歌Android〕遙控
操作方式：APP界面操作
連接協議：WIFI、ZigBee
控制模式：亮度調節、RGB顏色調節、情景設置

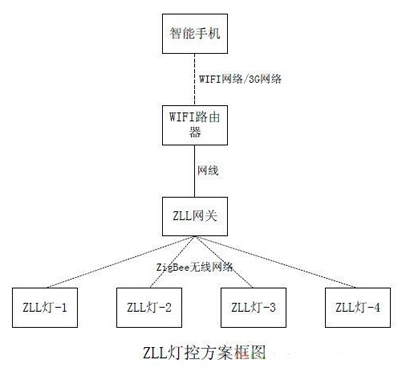

ZigBee燈控方案原理框圖

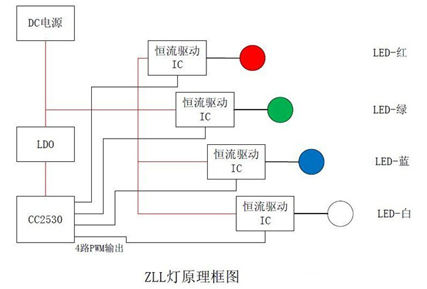

ZLL燈泡內部構造圖
1.DC電源一路給恒流驅動IC供電，一路通過LDO給CC2530芯片供電;
2.CC2530芯片輸出四路PWM信號，控制恒流驅動IC的輸出電流;
3.恒流驅動IC根據PWM信號，控制輸出恒定電流，驅動LED發光;
4.通過ZLL無線網絡控制CC2530芯片四路PWM信號輸出，從而控制恒流驅動IC電流輸出，驅動RGBWLED發光，合成不同顏色效果;
ZigBee燈控方案設計難點及解決方案：
軟件部分
軟件控制驅動LED顏色，由于缺少專業校準工具，一旦出現顏色偏差時，很難進行調整;
解決方案：通過分析LED燈珠的各項參數關系圖，利用軟件對各項參數適當補償;
硬件部分
1、球泡燈的外形主要要針對客戶第一感覺，和實際的散熱效果、拆裝難度以及工藝成本，我們的遵旨就是要在這幾點折中。
2、電路設計，前幾年業界用人使用的是恒定電壓下控制LED，這種方式比較使LED加速老化，因?yàn)長ED自身的特性決定的，所以我們在前期也去走了彎路。現在我們是使用恒流源去控制的，流過每一個LED燈珠的最大電流我們可以為它設定一個上線。
3、RGBW的配色依據，這個是根據RGB的光通量比例3：6：1去選器件個數或者控制電流，同時與LED的選型有很大的關系，一定要取看主波長R：615-620NM、G：530-540nm、B：460-470nm的比例，當然也為了提高顯色性(顏色真實性)可以加入黃光(580nm)實際使用中要使用不同的布局和不同的LED多進行幾次試驗最終確定。
ZigBee燈控方案前景及意義：
基于ZigBeeLightLink協議的LED燈控方案完善了智能家居照明控制模式，也促進了ZigBee產品更走向標準化的道路。目前，此方案受到各大照明廠商的推崇，正緊鑼密鼓進行開發，相信在不久的將來，就可以實現不同廠家的燈具之間的無線互控。
