交流電源LED照明保護技術分析

時間：2017-11-04 14:20:36來源：佛山市宗泰光電有限公司點擊：1121次

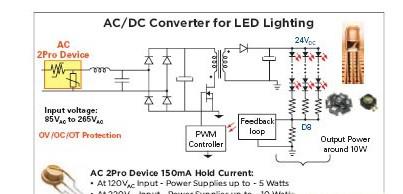

　　新的散熱增強型MOV可說明保護很多低功率系統免受由過流、過溫和過壓故障造成的損壞，包括雷擊、靜電放電(ESD)浪涌、中性丟失、錯誤的輸入電壓和電源感應。這些器件有助于為交流電源LED照明系統提供保護，如圖1所示。

　　集成器件有助于減少元件數量

　　在正常的運行條件下，施加在MOV上的交流線路電壓將不會超過該器件的最大交流方均根電壓(VAC RMS)額定值，而且假設只要瞬態能量不超過MOV的最高額定值，短時間瞬態事件就可以被鉗位元在一個合適的電壓水準。但是，持續異常的過電壓/有限電流條件(如中性丟失)可能導致MOV進入熱失控狀態。

　　通常通過與MOV串聯放置一個熱切斷(TCO)器件來保護MOV免受過熱損壞。典型的線路電壓瞬態保護方案也可集成一個過流保護元件(如保險絲)，來保護系統免受由超過預定水準的過流超載所造成的損壞。

　　過流條件和熱失控

　　泰科電子的交流2Pro.器件將一個高分子聚合物正溫度系數(PPTC)元件和一個MOV元件集成在一個熱保護器件里，以便在過流或過壓情況下提供可重定功能。這種集成器件的方法可幫助制造商滿足IEC61000-4-5和IEC60950等行業要求。

　　未受保護的標準MOV元件通常被限制在275VAC RMS，以針對通用的輸入電壓范圍。在中性損失的條件下，它們可能會因過熱而產生負面結果，即使在電路的上游已使用了保險絲或電源電阻。

　　AC 2Pro器件中的PPTC元件有助于防止熱失控，保持變阻器表面溫度低于150°C和防止器件達到由過壓瞬變所造成的不安全溫度。

　　工作原理

　　雖然施加到一個MOV上的交流線路電壓通常不會超過該器件的最大持續工作電壓額定值，但是有可能發生超出這些限制的過壓瞬變。2Pro器件將PPTC技術與MOV集成在一起，當MOV長期處于持續過壓情況下時，可提升過流和熱保護能力。

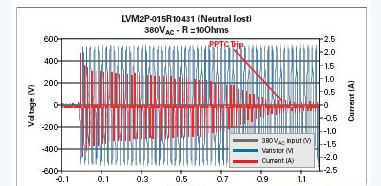

　　在過壓瞬變的情況下，如圖2所示的中性損失事件，2Pro器件中的PPTC元件就會發熱、跳脫并進入一種高阻抗狀態，從而說明降低MOV器件失效的風險。
